Замки для соединения конвейерных лент

Область применения: Стыковка резинотканевых и поливинилхлоридных лент конвейеров на открытых и подземных угольных разработках, рудниках, ГОКах, карьерах стройматериалов, обогатительных фабриках, сталелитейных и деревообрабатывающих предприятиях, дорожных машин, питателей и т.п.

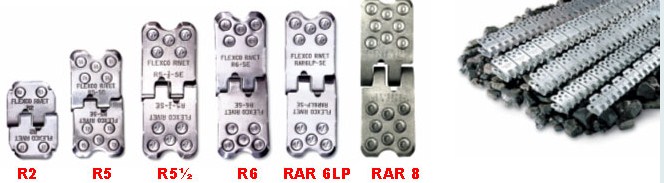

Типоразмер соединения	Прочность ленты, Н/мм	Толщина ленты, мм	Типо-размер заклепки	Min д. барабана, мм	Материал соединения	Заказной номер стержня
R2	400	5 – 6	AA	125	оцинков. сталь нержав.	NC, NAC, SC, AC, NCS, ACS, SSC, HB
			A
		7 – 10	B
R5	800	6 – 8	A	200	сталь оцинков.	NC, NAC, SC, AC, NCS, ACS, SSC, HB
		7 – 10	B		сталь нержав.
		9 – 11	C		сплав RustAlloy
R5 ?	1250	8 – 9	B	250	сталь оцинков. сплав RustAlloy	ACS6, АС6, NAC6, SC6
		9 – 10,5	C
		10,5 – 12	C/D
		11 – 13,5	D
		13 - 15	E
R6/R8	1600/2000	10 – 11	C/D	400	сталь оцинков. сплав RustAlloy	CS6, АС6, NAC6, SC6
		11 – 13	D
		12 – 14	E
		13,5 – 16	F
		15 - 17	G
RAR 6LP (низкий профиль)	160	14,5 – 16,5	F	400	сплав RustAlloy	ACS6, АС6, NAC6, SC6
		16 – 18	G
RAR8	2000	10,5 – 11	C/D	400	сплав RustAlloy	ACS6, NAC6
		10,5 – 13	D
		12 – 14	E
		13,5 – 16	F
		15 - 17	G
		16-18	H
Х – хорошая, С – слабая, Б - благоприятная

ШАРНИРЫ (две полосы в одной упаковке для одного стыка)

Ширина ленты, мм	Типоразмер шарнира			Масса упаковки, кг	Кол-во заклепок на 1 шарнирный стык
Ширина ленты, мм	Сталь оцинкованная	Сталь нержавеющая	Сплав Растэллой	Масса упаковки, кг	Кол-во заклепок на 1 шарнирный стык
500	R2-500	R2S-500		0,75	44
650	R2-650	R2S-650		0,87	56
800	R2-800	R2S-800		1,20	68
1000	R2-1000	R2S-1000		1,50	88
1200	R2-1200	R2S-1200		1,80	108
1400	R2-1400			2,00	124
500	R5-500	R5S-500	RAR5-500	1,27	110
650	R5-650	R5S-650	RAR5-650	1,66	140
800	R5-800	R5S-800	RAR5-800	2,20	170
1000	R5-1000	R5S-1000	RAR5-1000	2,54	220
1200	R5-1200	R5S-1200	RAR5-1200	3,13	270
1400	R5-1400	R5S-1400	RAR5-1400	3,56	10
1600	R5-1600	R5S-1600	RAR5-1600	4,10	360
650	R5 ?-650	---	RAR5 ?-650	2,40	140
800	R5 ?-800	---	RAR5 ?-800	2,95	170
1000	R5 ?-1000	---	RAR5?-1000	3,68	220
1200	R5 ?-1200	---	RAR5?-1200	4,49	270
1400	R5 ?-1400	---	RAR5?-1400	5,16	310
1600	R5 ?-1600	---	RAR5?-1600	5,89	360
1800	R5 ?-1800	---	RAR5?-1800	6,63	410
800	R6-800	---	RAR6-800	4,0	170
1000	R6-1000	---	RAR6-1000	5,0	220
1200	R6-1200	---	RAR6-1200	6,0	270
1400	R6-1400	---	RAR6-1400	7,0	310
600	R6-1600	---	RAR6-1600	8,0	360
1800	R6-1800	---	RAR6-1800	9,0	410
1000	R8-1000	---	RAR8-1000	5,0	352
1200	R8-1200	---	RAR8-1200	6,0	432
1400	R8-1400	---	RAR8-1400	7,0	496
1600	R8-1600	---	RAR8-1600	8,0	576

ЗАКЛЕПКИ

Индекс размера заклепки	Заказной номер	Кол-во в упаковке, шт.	Масса упаковки, кг
Сталь
A	SRA	250	1,04
B	SRB	250	1,13
C	SRC	250	1,18
C/D	SRC/D	250	1,27
D	SRD	250	1,32
E	SRE	250	1,41
F	SRF	250	1,41
G	SRG	250	1,45
H	SRH	250	1,54
Сталь нержавеющая
А	SRA-S	250	1,04
В	SRB-S	250	1,13
С	SRC-S	250	1,18
C/D	SRC/D-S	250	1,27
D	SRD-S	250	1,32
Е	SRE-S	250	1,41
F	SRP-S	250	1,41
G	SRG-S	250	1,45

Стержни для шарнирных соединений

Стержни	Обозн.	Материал соединяющего стержня
	NC	Стальной канат в нейлоновой оболочке, предохраняющей от коррозии
	NCS	Канат из нержавеющей стали в нейлоновой оболочке (в условиях сильной коррозии)
	NAC	Стальной канат со стальной броней и нейлоновой оболочкой
	SC	Стальной канат без оболочки (для абразивных и остроугольных грузов)
	SSC	Канат из нержавеющей стали для условий с сильной коррозией
	AC	Стальной канат со стальной броней
	ACS	Канат и броня из нержавеющей стали (в условиях коррозии)
	NB	Канат из бронзы в нейлоновой оболочке (не магнитен)

Ширина ленты, мм	Типоразмер шарнира	Заказной № стержня	Ширина ленты, мм	Типоразмер шарнира	Заказной № стержня
Сталь			Сталь нержавеющая
500	R2, R5 375; 550* (диам. стержня 6,3 мм)	NC-500-1	500	R2, R5 375; 550* (диам стержня 6,3 мм)	NCS-500-1
650		NC-650-1	650		NCS-650-1
800		NС-800-1	800		NСS-800-1
1000		NС-1000-1	1000		NСS-1000-1
1200		NC-1200-1	1200		NCS-1200-1
1400		NC-1400-1	1400		NCS-1400-1
1600		NС-1600-1	1600		NСS-1600-1
500	R2, R5 375; 550* (диам стержня 6,0 мм)	SC-500-1	500	R2, R5 375; 550* (? стержня 6,0 мм)	SSC-500-1
