Замки для соединения конвейерных лент

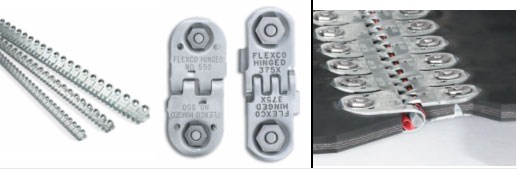

Bolt Hinged - Ammeraal-rus.ru

Область применения: Конвейеры в строительных и дорожных машинах, угольных, соляных и калийных шахтах, складские конвейеры и т.п.

стыковка лент

Типоразмер соединения	Прочность ленты, н/мм	Толщина ленты, мм	Min д. барабана, мм
375 Х	400	6-10	125
550	500	6-16	200

Комплект (шарнир, болты, гайки, стержень, уплотнительная трубка) на 1 стык соответствующей ширины ленты*

Ширина ленты, мм	Заказной номер		Масса, кг
Ширина ленты, мм	сталь оцинкованная	сталь нержавеющая	Масса, кг
400	375 XJ 400 NC-SN	375 XSJ 400 NCS	1,28
500	375 XJ 500 NC-SN	375 XSJ 500 NCS	1,59
650	375 XJ 650 NC-SN	375 XSJ 650 NCS	2,07
800	375 XJ 800 NC-SN	375 XSJ 800 NCS	2,55
1000	375 XJ 1000 NC-SN	375 XSJ 1000 NCS	3,18
1200	375 XJ 1200 NC-SN	375 XSJ 1200 NCS	3,77
1400	375 XJ 1400 NC-SN	375 XSJ 1400 NCS	4,46
500	550 J 500 NC - SN	550 SJ 500 SSC	1,66
650	550 J 650 NC - SN	550 SJ 650 SSC	2,16
800	550 J 800 NC – SN	550 SJ 800 SSC	2,66
1000	550 J 1000 NC – SN	550 SJ 1000 SSC	3,32
1200	550 J 1200 NC – SN	550 SJ 1200 SSC	4,00
1400	550 J 1400 NC - SN	550 SJ 1400 SSC	4,65

СПЛАВ Megalloy (самый стойкий к износу и истиранию)

Ширина ленты, мм	Заказной номер	Масса, кг
650	550 MA J 650 SC - SN	2,1
800	550 MA J 800 SC – SN	2,7
1000	550 MA J 1000 SC - SN	3,3

Антимагнитный сплав

Ширина ленты, мм	Заказной номер	Масса, кг
500	375 XEJ 500 NB	1,59
650	375 XEJ 650 NB	2,07
800	375 XEJ 800 NB	2,55
1000	375 XEJ 1000 NB	3,18
1200	375 XEJ 1200 NB	3,77
650	550 SJ 650 NB	2,16
800	550 SJ 800 NB	2,66
1000	550 SJ 1000 NB	3,32
1200	550 SJ 1200 NB	4,00

* Дополнительные стержни см. в проспекте Rivet Hinged

Монтажные инструменты и приспособления

Инструмент	Название	Заказной номер	Типоразмер болтового соединения	Масса, кг
Для ручного монтажа
	пробойник	Р1Р	375Х, 550	0,06
	торцовый гаечный ключ	S1S	375Х, 550	0,09
	обламыватель болтов	110	375Х, 550	0,60
Для монтажа с помощью дрели
	пробойник	HP1	375Х, 550	0,07
	гаечный ключ	HW1	375Х, 550	0,11
	патрон	5552	375Х, 550	0,16

Шаблоны

Ширина, мм	Заказной номер	Масса, кг	Заказной номер	Масса, кг
Ширина, мм	для соединения 375 Х		для соединения 550
450	375 Х – 400	0,84	-	-
500	375 Х – 500	1,05	5 – 500	1,05
650	375 Х – 650	1,36	5 – 650	1,36
800	375 Х – 800	1,68	5 – 800	1,68
1000	375 Х – 1000	2,09	5 – 1000	2,09
1200	375 Х – 1200	2,51	5 – 1200	2,51
1400	375 Х – 1400	2,93	5 – 1400	2,93
1600	-	-	5 - 1600	3,35
